Sa
réalisation à tout d'abord nécessiter l'achat en
ligne des plans du LH instrument panel de Killn du Site Viperpit.
35$ pour une réalisation de si bonne qualité, y'a pas
photo.
En fait je n'ai pris que la partie droite, parce que pour la gauche, je
vais procéder par calculs, proportions, et copier-coller de la
partie droite.

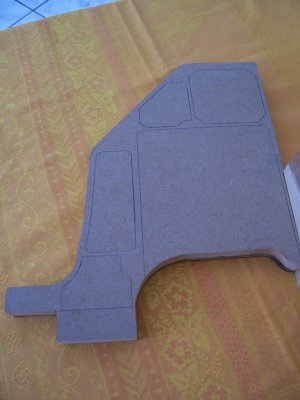

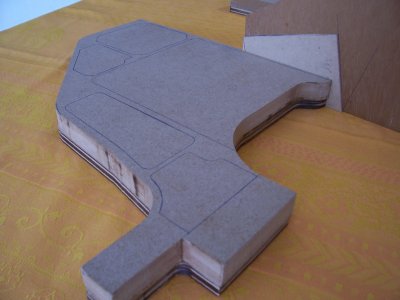

Chaque demi planche de bord est constituée d'un fond en CTP 10
mm et d'une façade en MDF 18 mm. De nombreuses découpes
seront réalisées dans le MDF, sur toute son
épaisseur, à l'endroit des instruments (MFD, RWR, TWP),
et j'ai peur de la fragilité finale. Aussi, j'ai donc ajouté une

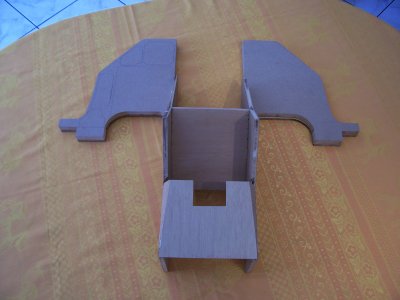

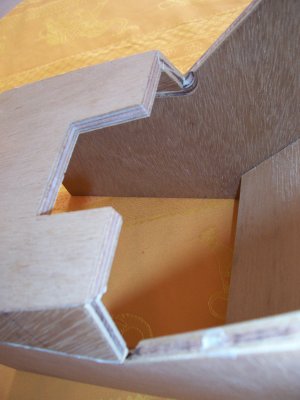

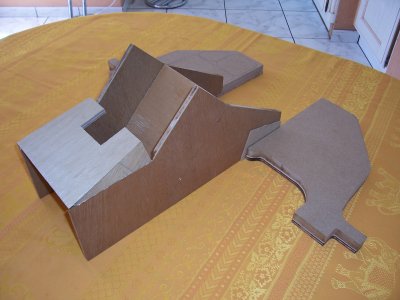

planche en CTP 10 mm en guise de support. Chaques demis planches en CTP 10
mm, de part et d'autre du pylône, seront reliées l'une à
l'autre par un profilé alu en L afin d'assurer un bon maintien des
2 pièces.
